LILYGO TTGO T7 V1.5Mini32 MCU32-WROVER-E Scheda di sviluppo modulo WiFi Bluetooth

Product Description

Nuova scheda di sviluppo modulo TTGO Mini32 MCU32-WROVER-E PSRAM Wi-Fi Bluetooth

Nota:La differenza tra T7 V1.4 e V1.5: posizione di sostituzione GPIO.Sostituire i due pin GPIO16 e GPIO17 che non possono essere utilizzati per l'espansione esterna con GPIO25 e GPIO27 che possono essere utilizzati per funzioni definite.In questo modo può essere compatibile con le schede di espansione di miniD1 e non è influenzato dai pin GPIO16 e GPIO17 originali.

Diagramma dei pin del prodotto

specifiche del prodotto

Specifiche hardware Chipset MCURESIF-WROVER-E 240 MHz CH9102FQFN24Interfaccia modulare UART, SPI, SDIO, I2C, PWM LED, PWM TV, I2S, IRGPIO, sensore tattile capacitivo, ADC, DAC, preamplificatore LNA, oscillatore a cristallo per veicoli da 40 MHz, tensione di esercizio da 2,7V a 3,6V, corrente di esercizio circa 30mA, intervallo di temperatura operativa da -40.℃~+85℃Dimensioni e peso 40.27 mm*31.07 mm*8.13 mm (6.42g) Specifiche di alimentazione Alimentazione USB 5 V/1 A Corrente di carica Batteria da 500 mAh 3.Batteria al litio 7V Internet wireless Standard FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (chip MCU32) Protocollo 802.11 b/g/n (802.11n, velocità fino a 150 Mbps) Aggregazione A-MPDU e A-MSDU, supporto 0.Intervallo di frequenza del guard interval di 4μS 2.4 GHz~2.5 GHz (2400 M~2483.5M) potenza di trasmissione 22dBm distanza di comunicazione 300m Protocollo Bluetooth conforme a Bluetooth v4.2BR / EDR e BLE Sensibilità a radiofrequenza standard -97dBm Ricevitore NZIF Classe-1, Classe-2 e Classe-3 Trasmettitore AFH Audio CVSD e SBC Audio Specifiche del software Modalità Wi-Fi Workstation/SoftAP/SoftAP+Station/P2P Meccanismo di sicurezza WPA/WPA2/ WPA2-Enterprise/WPS Crittografia AES/RSA/ECC/SHA Aggiornamento firmware Download UART/OTA (Scarica e scrivi firmware tramite rete/host) Lo sviluppo software supporta lo sviluppo di server cloud/SDK per lo sviluppo di firmware utente Protocolli di rete IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT Configurazione utente Set di istruzioni AT+, server cloud, sistema operativo Android/iOSapp FreeRTOS

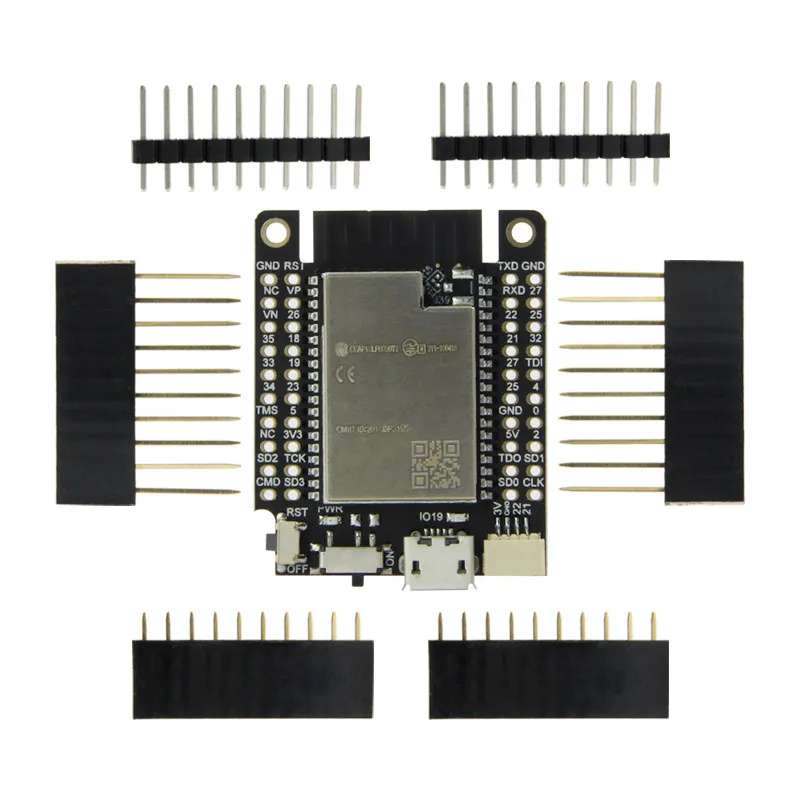

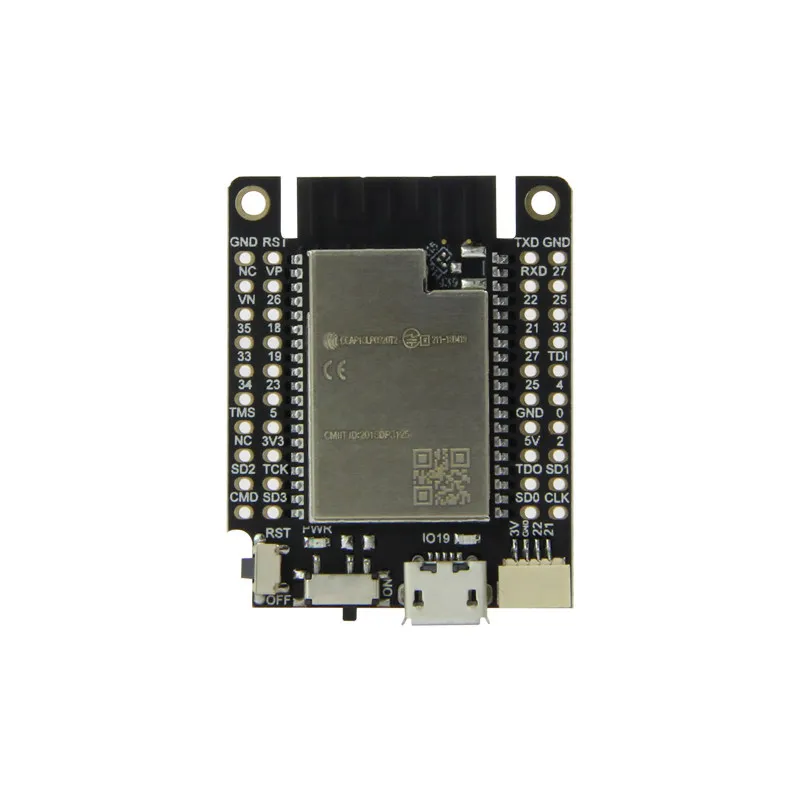

Immagini reali del prodotto

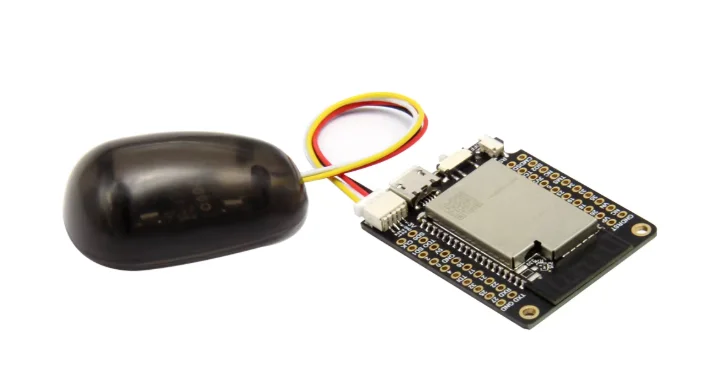

Esempi di utilizzo (gli accessori nella foto sono solo esempi e gli accessori non sono inclusi nella spedizione)

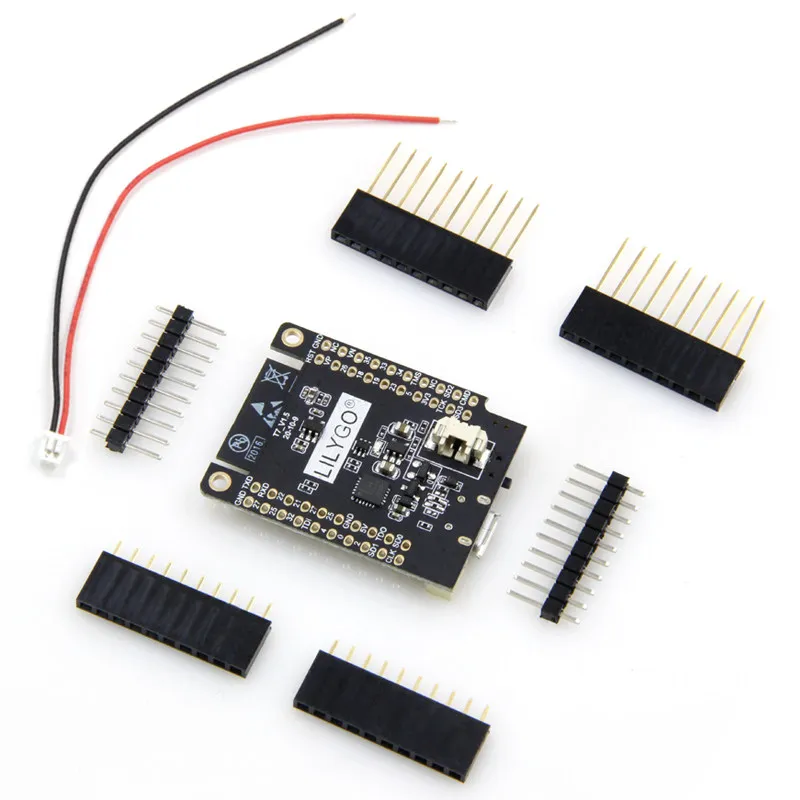

Immagine della lista di spedizione:

Pros & Cons

Pros

Modulo di sviluppo potente con MCU32-WROVER-E, ideale per progetti di automazione e IoT
Supporta sia WiFi che Bluetooth per progetti di connessione wireless
Configurazione dei pin GPIO migliorata nella versione V1.5 per maggiore flessibilità
Scheda compatta e facile da integrare in progetti di robotica e automazione

Cons

Non sono inclusi cavi di connessione o componenti per l'installazione
Non sono disponibili specifiche di alimentazione dettagliate oltre a quelle generiche del modulo ESP32
La marca non è indicata nelle specifiche tecniche complete
Non è possibile personalizzare la scheda, come dalle specifiche del prodotto

Common Questions

Cosa include questa scheda di sviluppo?

È una scheda di sviluppo modulo TTGO Mini32 con MCU32-WROVER-E, con supporto per WiFi e Bluetooth.

Qual è la differenza tra la versione V1.4 e V1.5 di questa scheda?

Nella versione V1.5, i pin GPIO16 e GPIO17 non utilizzabili sono sostituiti con GPIO25 e GPIO27 che possono essere usati per l'espansione.

Questa scheda supporta la connettività WiFi e Bluetooth?

Sì, la scheda dispone di moduli integrati per WiFi e Bluetooth, come specificato nel titolo.

Qual è la marca di questa scheda di sviluppo?

La scheda appartiene alla serie LILYGO TTGO, come indicato nel titolo del prodotto.

Questa scheda è nuova o usata?

La scheda è in condizioni nuove, come indicato nelle specifiche tecniche.
